基于5G/4G网关的冷冻设备远程监测及故障预警系统设计与机械设备自动化控制集成

随着工业物联网和第五代移动通信技术的快速发展，传统制造业正经历深刻的智能化转型。在冷链物流、食品加工、医药储存等关键领域，冷冻设备的稳定高效运行至关重要。本文将探讨一种融合5G/4G无线通信网关、远程监测与故障预警技术，以及机械设备自动化控制系统的综合解决方案，旨在提升冷冻设备的管理效率、运行可靠性与维护前瞻性。

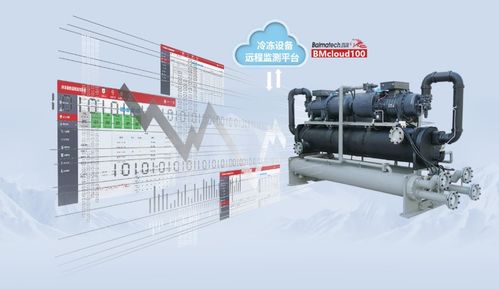

一、系统总体架构设计

本系统采用分层分布式架构，主要由设备感知层、网络传输层、平台应用层三大部分构成。

1. 设备感知层：部署于冷冻设备（如压缩机、冷凝器、蒸发器、冷库环境）的关键监测点。核心元件包括高精度温度传感器、压力变送器、电流电压检测模块、振动传感器等，实时采集设备的运行状态参数与环境数据。所有传感器通过工业总线（如Modbus RTU/TCP、CAN）接入现场的可编程逻辑控制器或数据采集终端。

1. 网络传输层：作为系统的“神经中枢”，核心设备为工业级5G/4G无线网关。该网关具备多协议转换能力，将PLC或采集终端汇聚的数据，通过内置的5G/4G通信模块，以加密方式高速、稳定、低延迟地传输至云端监控平台。5G网络的大带宽、低时延和海量连接特性，尤其适合高清视频监控（如查看设备现场状态）与海量传感器数据的并发传输，确保了远程监控的实时性和可靠性。

1. 平台应用层：即部署于云服务器或私有数据中心的监控预警平台。平台接收并存储来自各网关上传的数据，通过大数据分析引擎和机器学习算法，实现以下核心功能：

• 远程实时监测：以图形化仪表盘形式，动态展示各设备运行参数、地理位置、工作状态，支持历史数据查询与曲线回放。

• 智能故障预警：基于设备历史运行数据与专家知识库，构建设备健康状态模型。系统可实时分析数据趋势，对压缩机过载、制冷剂泄漏、蒸发器结霜异常、能效下降等潜在故障进行早期预警，并通过平台消息、短信、APP推送等方式通知维护人员。

• 自动化控制联动：平台可根据预设策略或人工指令，经由5G/4G网关反向下发控制命令至现场PLC，实现对设备启停、运行模式切换、参数调节（如设定温度）的远程控制，并与环境控制系统（如风机、除湿机）联动。

二、机械设备自动化控制系统的深化设计

本系统的底层执行核心是高度自动化的现场控制系统。其设计要点如下：

1. 控制核心：采用高性能、高可靠性的工业PLC作为主控制器，负责执行本地控制逻辑，确保在网络中断情况下设备仍能按预设程序安全运行。
2. 控制策略：实现精准的恒温控制、化霜控制、多机头轮值控制、节能运行控制等复杂逻辑。例如，通过PID算法动态调节压缩机运行频率和膨胀阀开度，以维持库温恒定并降低能耗。
3. 安全联锁：设计完善的电气安全回路与软件互锁逻辑，包括高低压保护、过电流保护、缺相保护、传感器故障自诊断等，确保设备在任何异常情况下都能安全停机。
4. 人机交互：现场配备触摸屏HMI，用于本地参数设置、状态显示和手动操作，作为远程监控的有效补充。

三、5G/4G网关的关键作用与技术优势

5G/4G工业网关在本系统中扮演着承上启下的关键角色：
无线化部署：免除复杂布线，尤其适用于分布式、移动式或布线困难的冷冻设备站点，大幅降低安装成本与周期。
广域覆盖与移动性：利用运营商广泛的网络覆盖，实现对跨区域、甚至移动运输车辆上冷冻设备的统一监控。
高可靠与安全性：工业级设计，适应宽温、振动等恶劣环境；支持VPN、防火墙、数据加密，保障数据传输安全。
边缘计算能力：部分高端网关具备边缘计算功能，可在网络边缘侧对数据进行初步过滤、分析和预处理，减轻云端压力，并在断网时实现本地数据暂存与关键告警。

四、系统应用价值与展望

该集成系统的应用，将带来显著的效益：

• 运维模式变革：从“被动抢修”转变为“主动预防性维护”，减少非计划停机，延长设备寿命。
• 管理效率提升：实现对所有设备的“一张网”集中可视化管理，降低人工巡检成本和劳动强度。
• 节能降耗：通过对运行数据的深度分析，优化设备运行策略，实现精细化能源管理。
• 安全保障：实时监控安全关键参数，及时预警，杜绝重大安全事故。

随着5G网络切片、时间敏感网络等技术的成熟，该系统在控制指令的实时性、多系统协同的精确性方面将得到进一步增强。结合数字孪生技术，构建冷冻设备的虚拟映射，可实现更精准的仿真预测与优化调度，推动冷冻设备管理全面迈向智能化、无人化新阶段。
